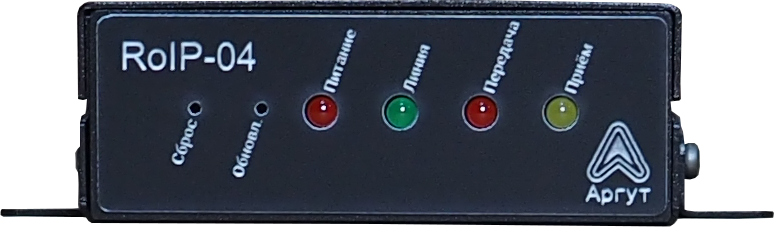

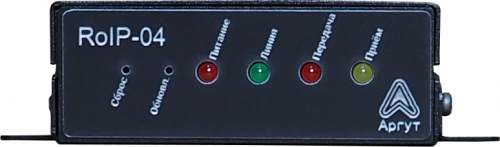

Радиошлюз Аргут RoIP-04

Радиошлюз для удалённого управления радиостанцией по технологии RoIP (Radio Over IP). Поддерживает десять IP-соединений. Радиошлюз RoIP-04 связывает мобильную или базовую радиостанцию с RoIP-устройствами Системы радиосвязи Аргут: другой радиошлюз, АПК СУРА, пульт удалённого управления по IP-сети ПУ-02 или ПУ-03.

Радиошлюз возможно использовать в качестве преобразователя COM-порта в Ethernet для передачи сигналов управления и телеметрии c COM-порта радиостанции по IP-каналу.

Два режима передачи: COR (кнопка включения передачи) и VOX (активация голосом). Наличие двух сквозных COM-портов позволяет удалённо переключать каналы на радиостанции, если она поддерживает такую возможность. Радиошлюз конфигурируется с помощью ПК через веб-интерфейс или командную строку.

Управление радиошлюзом:

Бесплатное программное обеспечение АПК СУРА-RoIP

Система управления радиосвязью АПК СУРА. Возможна запись радиопереговоров, переключение каналов радиостанции (если она поддерживает такую возможность), коммутация узлов (при использовании программного модуля «Коммутация» ― не входит в базовый комплект АПК СУРА, приобретается отдельно)

Пульты удалённого управления по IP-сети ПУ-02 и ПУ-03. При использовании пульта ПУ-03 возможно переключение каналов радиостанции (если радиостанция поддерживает такую возможность)

Другой радиошлюз

Типовые случаи применения:

Удалённое управление радиостанцией

Объединение нескольких зон радиосвязи в единую радиосеть

Коммутация радиосетей (при использовании программного модуля «Коммутация» в составе АПК СУРА ― не входит в комплект радиошлюза, приобретается отдельно)

Радиостанция подключается к радиошлюзу кабелем со свободными концами из комплекта поставки. Данные по распайке выводов кабеля приведены в Руководстве пользователя. При необходимости инженеры Аргут оценят возможность подключения модели радиостанции к радиошлюзу и изготовят кабель для вашей радиостанции.

Параметры:

Количество IP-соединений: 10

Чувствительность входа: 0,46 В ± 10 % (среднеквадратичное значение)

Полоса пропускания аудиовхода по уровню минус 3 дБ, Гц: от 300 до 3300

Регулировка чувствительности по входу, дБ: от 0 до 20

Коэффициент нелинейных искажений на выходе, %: 2

Номинальное напряжение на аудиовыходе: 0,35 В ± 10 % (среднеквадратичное значение)

Полоса пропускания аудиовыхода по уровню минус 3 дБ, Гц: от 300 до 3300

Выход PPT: Открытый коллектор, подтяжка к +5 В

Ток <100 мА

Речевой кодек: g.711 u/a Law; GSM 6.10 FR

Сетевые протоколы: ARP; IP; ICMP; UDP; TCP; HTTP

Тип сетевого интерфейса: 10/100BASE-T Ethernet; IEEE 802.3

Габаритные размеры (ШхВхГ), мм: 121x35x152

Масса, г: 510

Электропитание: 12 В, 0,5А, постоянный ток

Диапазон рабочих температур при эксплуатации, ˚С: от -30 до +60

Комплект:

Радиошлюз RoIP-04

Блок питания 220 В, 50 Гц/12 В, 0,5 А

Кабель для подключения радиостанции

Кабель коммутационный Ethernet
